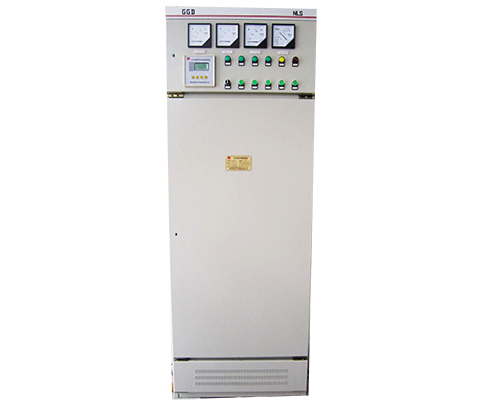

励磁起动柜

概    述

      我公司开发的新一代网络化微机励磁系统装置H2000-F是以MCU、DSP为内核构成的系统芯片为核心，配以超大规模现场可编程芯片而构成的新型励磁调节器。它不仅具有早期的微机型励磁调节器的全部调节、控制、限制、保护和容错等功能，而且在运算速度、硬件集成度、抗电磁干扰以及可靠性等方面有了极大的进步。该系统中，调节算法、励磁控制和限制保护等功能由嵌入式、模块化软件实现，交流信号、直流信号等经高速AD采样并经DSP计算实现采集，另外该系统能根据不同的应用对象，通过对采用的可编程芯片进行现场编程和配置，满足不同的系统配置的需要，具有极大的灵活性和适应性。

使用环境

★海拔不超过1000米；对超过1000米的，应按有关标准采取相应措施；

★本装置用于户内，环境空气温度为-5°C～+40°C；

★空气相对湿度：使用地点最湿月的月平均高相对湿度为90%；

★使用环境干净，无爆炸危险，并且周围空气中无腐蚀金属和破坏绝缘的气体及导电尘埃。

技术指标功能

★调压精度：≤0.5％。

★调压范围：5％～ 130％。

★调差范围：软件无功调差调节，可任意设置调差大小和正、负方向，级差1%。

★调节频率：不低于300次/秒。

★晶闸管控制角α的分辨率：0.0048度/位码。

★移相范围：10～150度，上下限制可设定。

★开关量I/O：24路开关量光电隔离输入，24路开关量输出，其中4路采用光电隔离输出，20路继电器输出。

★4~20mA输出：2路4~20mA输出（隔离），分辨率16位。

★触发脉冲：可供三相全控整流桥用的六相双脉冲，脉冲宽度100uS，可同时触发5组以上并联运行的三相全控桥。

★阶跃特性：在空载额定电压情况下，当发电机给定阶跃为±10%时，发电机电压超调量小于阶跃量的20%，振荡次数小于2次，调节时间小于5秒。

★当发电机零起升压时，机端电压超调量不超过额定电压的10%，振荡次数小于2次，调节时间小于5秒。

★励磁系统按国际严酷等级为3级电磁干扰试验标准，在受到上述级别的干扰时不应发生误调、失调、误动、拒动

订货须知

★产品名称、型号规格及数量；

★发电机的起励方式，是否并网；

★配套同步发电机的励磁参数：额定励磁电压、额定励磁电流、转子冷态电阻等；

★若用户有特殊规格和要求，请在订货时向我公司提出；
