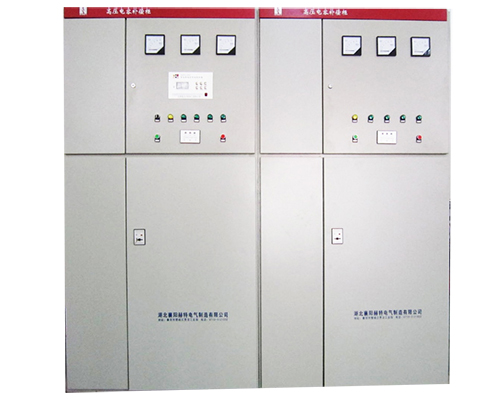

高压无功补偿柜

TBB系列高压无功补偿柜 （俗称电容柜，高压电容柜，高压电容补偿柜，补偿柜，无功补偿）

概   述

      TBB系列高压并联无功功率补偿装置是用于6KV、10KV 电力系统中改善功率因数，调整电压，降低电网损耗的容性无功功率补偿装置。同时也广泛应用于冶金、矿山、建材、石化、给排水等行业的大功率高压电机设备上，与电机并联运行，提高功率因数，降低线路损耗、节省能源、稳定电压、改善电网质量。

性能特点

★采用优质三相电力电容器，运行温升低，放电起始电压高，密封性好，可靠性高；

★电容器内置放电元件，补偿装置脱离电网后，3分种内可将残留电压 降低在50V以下；

★改善用电设备的功率因数，能提高到0.95以上，可降电流10~20％；

★提高设备运行效率，减少线路无功损耗；

★改善供电质量，提高电气设备出力，提高变压器负载率和电器设备的效率;增加供电能力；

★配有高压带电显示器、电磁锁、观察窗，具有强制闭锁功能。

★结构设计合理，使用方便，可与电机同步投切。

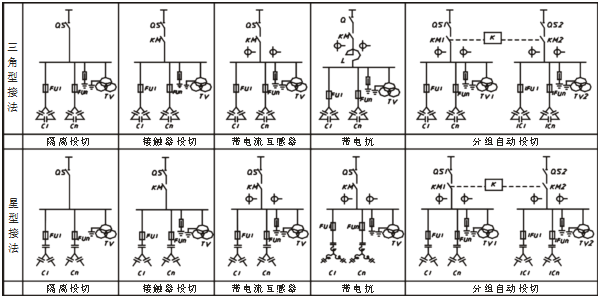

一次方案图

型号含义

使用环境条件

★环境温度：-40℃～+45℃；

★空气相对湿度：≤95％；

★海拔高度：≤2000m（海拔2000m以上的可根据具体工况特殊设计）；

★高工作电压不应超过额定电压的1 10％（过渡过程除外）；

★大工作电流不应超过额定电流的1 .3倍(过渡过程除外)。

符合标准

★GB3983.2 — 89     IEC871—1—1997:高电压并联电容器

★GB50227:并联电容器装置设计技术规范

★DL462:高压并联电容器用串联电抗器订货技术条件

★GB5316:串联电抗器

★GB11032:交流无间隙氧化锌避雷器

订货须知

订货时请提供以下资料：

★提供补偿装置的型号、电压等级、容量以及其它要求；

★补偿装置进出线方式；

★若客户有特殊要求，请与我公司协商订做。
