低压固态软起动器

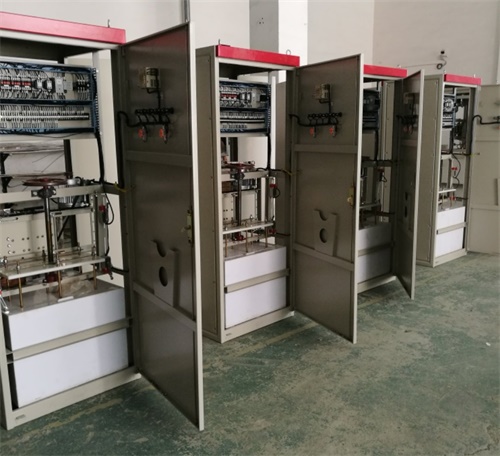

HGQ系列低压固态软起动器（俗称软起动柜，低压固态起动柜，软起动）

概    述

HGQ系列低压电机固态软起动器是起动过程中在电机定子回路中串入可控硅，并根据电机功率和负载状况，通过调整可控硅的导通角，将电机的起动电流控制在一定值上，进而实现电机的恒流软起动。适用于建材、冶金、矿山、石油、供水、供暖、制药等行业对630KW以下交流三相异步电动机的降压起动和节能控制。

工作原理

 HGQ系列低压电机固态软起动器是从电机的定子回路采集电流和电压信号，通过特殊变换处理后，来控制三路双向可控硅的导通状态，进而控制电机的起动电流和电机运行时输入功率，实现自动跟踪电机负载变化、自动调节输入功率的功能，达到完成电机的软起动和经济运行的目的。

性能特点

★起动电流小，起动过程平滑，起动速度快；

★可频繁连续起动，并可分别起动多台电机；

★具备恒流式和可编程斜坡式两种起动方式，起动参数可根据负载类型任意调整；

★全数字自动控制，工作稳定，可靠性高，调整、维修简便；

★对于电机过载，在5—40秒钟予以保护，对于电源缺相2秒钟内予以保护；

★具有故障自我诊断功能，并显示故障来源；

★具备软停车功能(特别适合泵类负载在水锤效应下的平稳减速)；

★适用电压及功率：380V/400KW以内的三相交流异步电动机。

使用环境条件

★环境温度：-40℃~+50℃；

★相对湿度：≤90％；

★海拔高度 ： ≤2000m(海拔2000m以上的可根据具体工况特殊设计）；

★倾斜度：≤5°；

★地基稳定，无显著摇动和冲击振动；

★空气质量：无腐蚀性气体和导电尘埃。

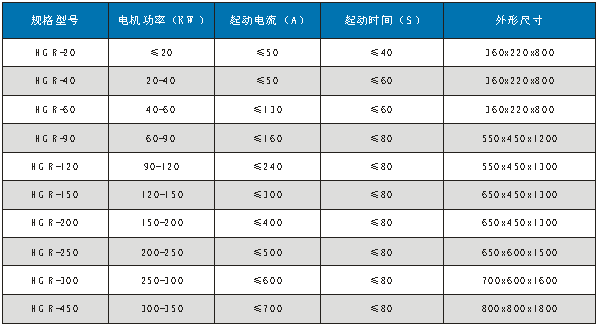

主要规格参数

典型接线图

订货须知

订货时请提供以下资料;

★电动机型号、额定功率、额定电流、额定电压;

★电动机拖动负载特性;

★柜体表面颜色;

★若客户有特殊要求，请与我公司协商订制。
