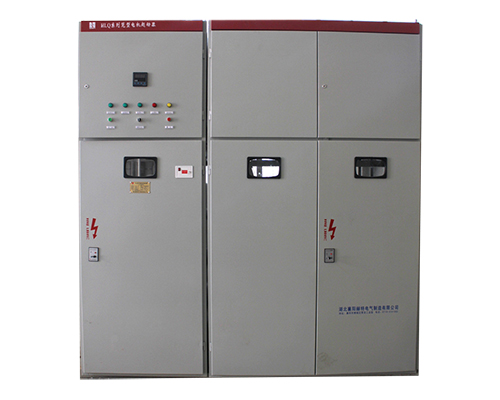

HLQ系列 笼型电机液体电阻起动器

HLQ 系列笼型电机液体电阻起动器（俗称笼型起动柜，风机水泵用水阻柜，液体电阻起动柜，液阻柜，鼠笼电机用水电阻）

概    述

       HLQ 系列笼型电机液体电阻起动器是在高低压鼠笼式（同步）电机的定子回路中串入起分压和限流作用的特种液体电阻，在完成起动过程中，液体电阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电机定子上的电压逐步升高，当电动机的转速接近额定转速时，液体电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动。该产品可广泛应用化工、化肥、冶金、造纸、制药、建材、矿山等行业的鼠笼式电机的起动。

型号含义

工作原理

       HLQ 系列笼型电机液体电阻起动器在电动机定子回路中串入起分压和限流作用的特种液体电阻，起动过程中，液态电阻阻值在预定的时间内自动实现由大到小无级变化，直到接近为零时，液阻自动切除，电动机投入运行。

性能特点

★起动电流小，一般为额定电流的1.5～3.5倍，降低电机的发热,有效延长电机的使用寿命;

★起动平滑无冲击，起动电压降在8％以内，对电网影响小；

★不受电网电压波动和负载变化的影响，可确保一次起动成功，并可连续起动3次以上;

★配有完善的报警提示功能和电机保护功能；

★结构简单，操作自动化，维护方便;

★可以采用PLC控制或继电器控制，也可实现两种方式转换;

根据用户要求可以实现闭环控制。

一次方案图

推荐方案为我公司依据保证安全、技术符合、经济实用的原则提供的优先方案，但因用户现场需要的差异，也有用户采用特殊的方案。

主要技术参数

★额定电压(KV)：3，6，10

★高电压(KV)：3.6，7.2，12

★一分钟工频耐受电压(KV)：25，30/32，38，42(相对地)

★起动电流(V)：q：1.5~3 .5le

★起动时间(S)：10~60~120(现场可调)

★电液正常工作温度(℃)：5~70

★连续起动次数(次)：5~7

使用环境条件

★环境温度：-40℃~+50℃；         空气相对湿度：≤90％；

★海拔高度：≤2000 m(海拔2000m以上的可根椐具体工况特殊设计)；

★地面倾斜度 ：≤5°；

★安装地点无火灾、爆炸危险、化学腐蚀及剧烈振动。

根据电机定子不同接线方式，起动装置主回路连线示意图

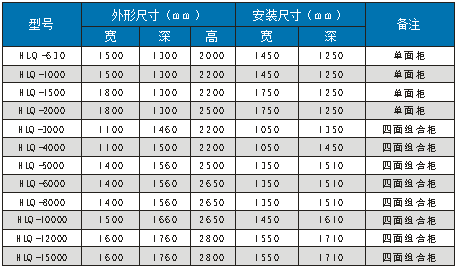

主要规格参数

注：★根椐不同工况，外形及安装尺寸可能会有所变化，请以具体产品为准。

       ★随着产品不断更新换代，外形及安装尺寸会有所变化，用户对尺寸有要求时，请在订货时说明。

符合标准

★3—35 KV交流金属封闭开关设备：GB3906—2006

★企业标准：Q／XHR2—2005

订货须知

订货时请提供以下资料:

★电机型号、额定功率、额定电压、额定电流、定子接法(Y／△)星点可否打开;

★柜体表面颜色;

★一次开关柜配置，参考一次方案图，选择一次方案；

★电网及拖动负载情况；

★若有特殊要求，请与我公司协商。
