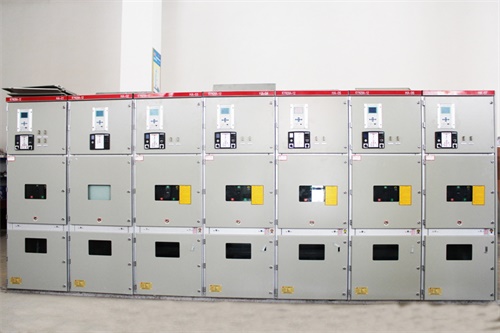

KYN28A-12型 铠装移开式金属封闭开关柜

KYN28A-12型铠装移开式金属封闭开关柜

概    述

KYN28(GZS)型户内金属铠装抽出式开关设备（以下简称开关设备），是目前国内新的具有现代化水平的纪产品。该开关设备系3-10KV三相交流50Hz单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用VS1真空断路器，也可配用ABB公司的VD4真空断路器，是一种性能优越的配电装置。

性能特点

★完全金属铠装，组装式结构，组合方案广；

★柜体选用进口的敷铝锌薄钢板，经 CNC 机床加工，采用先进的多重折边工艺，用拉铆螺母螺

    栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强;

★可配装国产的 ZN63A一12 系列或进口 VD4 系列真空断路器，适用性广、可靠性高、实现长年免维护；

★手车设工作、试验位置，各位置均有定位和显示装置，安全可靠；

★各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对 不能进入；

★由专用运载车运送手车，操作轻便、灵活；

★电缆室可安装多达9根单芯电缆；

★高可靠的联锁装置，完全满足“五防”要求；

★各高压室均有泄压通道，确保人身安全；

★面门装有观察窗，可观察室内元件工作状态

型号说明

使用环境条件

周围空气温度：-15℃～+40℃；

★湿度条件：日平均相对湿度：≤95％，日平均水蒸气压力不超过2.2kPa；

             月平均相对湿度：≤90％，月平均水蒸气压力不超过1.8kPa；

★海拔高度：≤2000m；

★地震烈度：≤8°；

★周围空气不受腐蚀性可燃气体、水蒸气等明显污染；

★无经常性剧烈振动的场所；

★在超过GB3906规定的正常的环境下使用时，由用户和制造厂商协商。

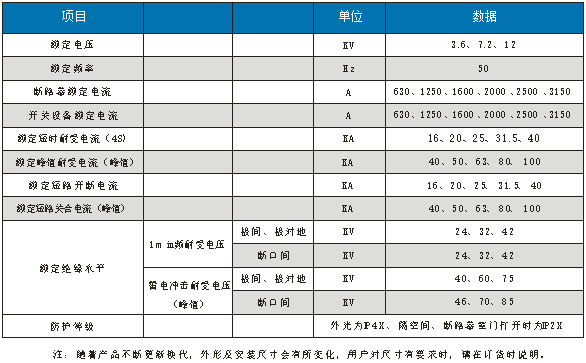

主要规格参数

符合标准

本开关设备遵循如下主要现行标准：

★GB3906《3-35KV交流金属封闭开关设备》GB11022《高压开关设备通用技术条件》

★GB311.1-83《高压输变电设备的绝缘配合》

★GB763《交流高压电器在长期工作时的发热》SD/T318《高压开关柜闭锁装置技术条件》

★DL/T539《户内交流高压开关柜和元部件凝露及凝秽试验技术条件》GB3309《高压开关设备常温下的机械试验》

★GB2706《交流高压电器动热稳定试验方法》

开关设备结构示意图

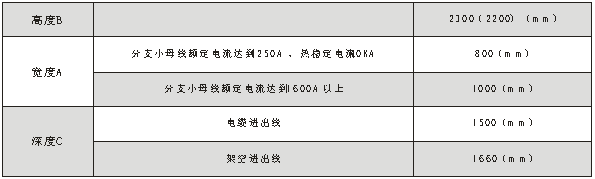

外形尺寸

订货须知

开关柜在订货时购买方应提供如下资料

★ 完整的工程系统一次主接线图。

★ 柜体的平面布置图(如有母线桥时提供其安装尺寸及布置方式)。

★ 柜顶小母线布置图。

★ 开关柜的备品备件数量和规格型号。

★开关柜在特殊使用环境条件时,应在订货时以书面的形式提出。

★ 开关柜壳体或面板的漆色。

★开关柜的交货期。
