低压无功补偿柜

PGL系列低压无功补偿柜（俗称低压补偿柜，低压电容柜，无功补偿柜）

 概     述

 适用于380V，50Hz三相四线制配电系统的无功补偿，本装置是根据电网功率因数的变化，自动投切电容器组，使功率因数提高。

性能特点

★投切电容器速度快，精度高；

★采用新技术，将不平衡负载的各相功率因数都提高到0.95％左右；

★采用容错运行技术，提高无值守状况下装置运行的可靠性；

★具有过压保护和过流保护，操作使用方便；

★采用自愈式电容器，体积小，重量轻，容量大；

★可改善电网电压质量，降低线损，提高变压器负载率和电器设备的效率。

★具备自放电功能，断电1分钟后可将残留电压降到50V以下。

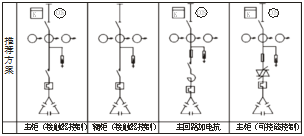

一次方案图

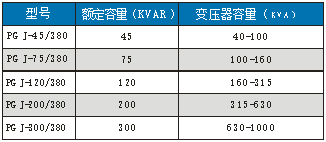

主要技术参数

注：★当变压器所负载的电机多为轻载时，应适当加大补偿容量。

★随着产品不断更新换代，外形及安装尺寸会有所变化，用户对尺寸有要求时，请在订   货时说明。

使用环境条件

★环境温度：-40℃～+50℃；      空气相对湿度：≤95％；

★海拔高度：  ≤2000m（海拔2000m以上的可根据具体工况特殊设计）；

★高工作电压不应超过额定电压的110％（过渡过程除外）；

★大工作电流不应超过额定电流的1.3倍（过渡过程除外）。

符合标准

★低电压并联电容器：GB3983.2 — 89
