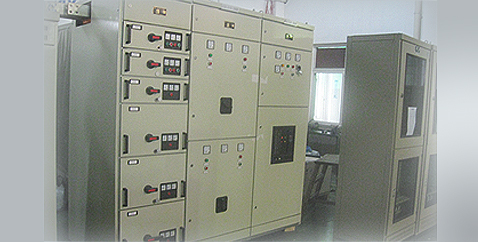

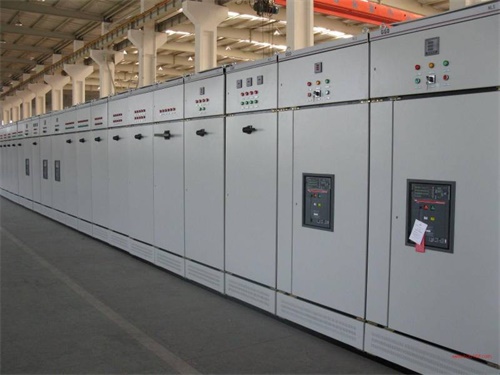

GCK 低压抽出式开关柜

GCK低压抽出式开关柜概述

GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部分组成。适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，大工作电压至660V，大工作电流至3150A的配电系统中，作为动力分配电、电动机控制及照明等配电设备的电能转换分配控制之用。

额定绝缘电压： 660V 额定工作电压 : 380V 辅助电路额定工作电压：交流380V、220V 外壳防护等级： IP40

开关柜分类：

1.受电柜   2.母线联络柜    3.馈电柜   4.电动机控制柜   5.电源切换柜   6.功率因数补偿柜

使用环境

1、周围空气温度不高于+40℃，不低于-5℃，在24小时内平均温度不高于+35℃；

2、相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较高的响度湿度，如+20℃时为90%；

3、空气清洁，无腐蚀性爆炸性气体，无导电及能破坏绝缘的尘埃；

4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；

5、海拔高度不超过2000米；

6、开关柜适用于以下温度运输和储存，-25℃至+55℃，在短时间内（不超过24小时）不超过+70℃；

7、用户对上述条件不能满足时应与制造厂协商。

1、本系列产品具有分断能力高，动热稳定性能好，结构先进、合理、电气方案切合实际，系列性、通用性强；

2、各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。

3、本产品符合ICE439标准，也符合GB7251《低压成套开关设备和控制设备》国家标准。

产品特点

4、框架采用异形钢材，利用三维板定位，螺栓连接无焊接结构，避免焊接变形和生产应力，提高安装精度 ；

5、框架及零部件安装孔按模数E=25mm变化；

6、内部结构件采用镀锌处理，外部经酸洗和磷化处理后，采用静电环氧粉末喷涂；

7、在动力中心（PC）进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室；

8、与垂直面倾斜不超过5°。
