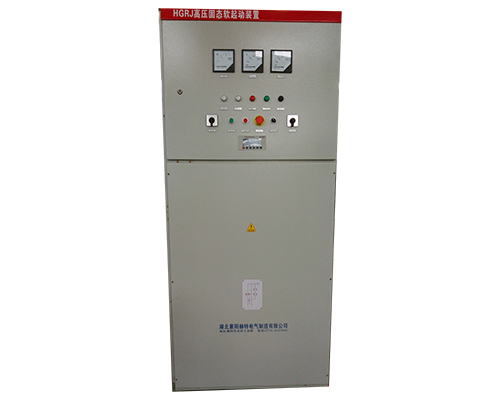

高压固态软启动柜

      高压电动机智能固态软起动装置,系采用先进的工业智能控制器、半导体电力电子器件及现代控制技术所综合构成的高压电机新型固态起动和运行保护的产品。除了优良的起动功能外，本产品还具有完善的电机运行综合保护功能，可以确保电机及机械传动设备的安全可靠运行。

适用范围
      该软起动装置适用于额定电压3—15KV的大中型交流鼠笼式异步、同步电动机的软起动和停止的控制与保护。该装置广泛用于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、电力等多个工业领域，能很好地与电动机拖动设备（如：水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种设备）配套使用。


技术特点
      独有的大屏幕（5.7）寸，人机触摸式界面交互功能:可以通过界面智能化的设置起动参数，并通过界面显示的设备状态信息了解电机运行状态和设备故障信息；多种跳闸和事件记录可详细记录软起动器的各类运行情况.
软起动装置应采用计算机控制技术和电力电子技术相结合，主回路的开关元件为进口高压大功率晶闸管，通过改变晶闸管的导通角来控制电动机起动电压平稳上升和无触点通断，实现电动机的平稳起动。
       串联晶闸管设有可靠的静态、动态均压保护措施，具有技术先进、结构紧凑、安全可靠、维护方便，晶闸管及组件应有可靠的快速保护等特点。SCR反向峰值电压不低于20000V。
软起动柜为系统一体化设计，包括设备所有部件及内部连线，用户只须连接外部电缆，输入、输出信号及控制电源即可。
        柜内包括网侧接触器、旁路接触器、晶闸管软起动器、系统电源等,自成系统，方便操作人员使用。
  软起动器具备完善的电动机保护包括：起动次数太多、起动超时、缺相、倒相、欠压/过压、欠流、过流、错误连接或晶闸管短路、起动器超温、电机堵转、电机过载、电流不平衡、接地故障电流、旁路打开等保护项目。
         软起动器所用元器件及内部板件经过特殊处理，全部采用阻燃的绝缘材料，可以适应各种高灰尘、高腐蚀、高盐雾、振动的工矿下。
  通过电流互感器实时采样电流。通过控制面板上触摸屏显示电机电流。
  每个控制和辅助回路均有单独的微型断路器保护。
